立而方剪刀机主板调试方法及操作说明

类别:常见问答 文章出处:广州立而方电子科技有限公司发布时间:2018-06-27 浏览人次:

立而方剪刀机主板调试方法及操作说明



以下为各个菜单项的功能说明:

1币数设置:XX/局,表示需要投币XX枚才可玩一局游戏,取值范围为110

2背景音乐播放间隔:表示待机状态下,每隔XX分钟播放一次音乐,如果为0则表示机从不播放音乐,取值范围为010

3报警声音时间:表示报警发生时,报警声音播放的时间。为0表示不播放,以秒为单位,取值范围为0600

4游戏时间:每局游戏的时间,以秒为单位,取值范围为3090

5刹车距离:表示不允许出奖时,天车向上的移动距离,数值越大,杀奖越明显,数值过小,则有可能会误出奖。建议使用出厂设置的默认值或微调。取值范围为0200

6液晶对比度:表示屏幕显示的对比度,数值越大,对比度越强,建议使用出厂设置的默认值,取值范围为3263

7奖局需投币数:3秒内连投X币,则可奖励1币或2币。

左右电机速度:(06,7个档位,设为0速度最快,设为6速度最慢)

礼品A返奖率:每XXXXX局游戏此礼品格才允许才出一次礼品,取值范围为15000

礼品B返奖率:每XXXXX局游戏此礼品格才允许才出一次礼品,取值范围为15000

礼品C返奖率:每XXXXX局游戏此礼品格才允许才出一次礼品,取值范围为15000

8密码验证(允许或禁止,当设置为允许时,用户必须输入正确的密码才能进入测试状态)

输入密码(6位数字密码输入,只有“密码验证”选项为“允许”才起作用)

立而方剪刀礼品机

二、天车校准

在完成6个位置的天车校准后按VOL+按钮,系统会保存设置的参数,按VOL-按钮天车会自动测试,此功能仅适用于Y位置的校准。

机台使用前进行调试和检测以下:机台版本号为V1.47



悬挂礼物的两条不锈钢杆和两条保持礼物平衡不摇晃的不锈钢杆要安装牢固;礼物要绑定于不锈钢杆;如果使用旧版本的机台,不锈钢杆上有条凹槽,把不锈钢杆向180度旋转,转到没有凹槽的一面;礼物体积不能过大,礼物与礼物之前需预留空间,在剪刀剪断绳子时礼物才能自然掉落,绳子的长度要足够让剪刀可以进行剪断动作。

挂礼物的两个不锈钢杆位置划分:

立而方剪刀机礼品杆


剪刀位置的校准和参数设置

待机模式下,按下MODE按键进入参数设置;选择SET COORDINATE 子菜单;A1的水平位置校准: Set A1 Pos XX代表水平位置,通过UPDOWM按键控制天车左右移动,当位置1的绳子刚好处于剪刀的两边刀片中间时,按下VOL+按键保存此时参数



LV1的垂直位置校准:Set A1 Pos Y, Y代表垂直位置,通过UPDOWM按键控制天车上下移动,当剪刀的两个刀片的中间刀尖刚好碰到红绳,但不能剪断绳子时,按VOL-可以进行测试,按下VOL+按键保存此时参数;

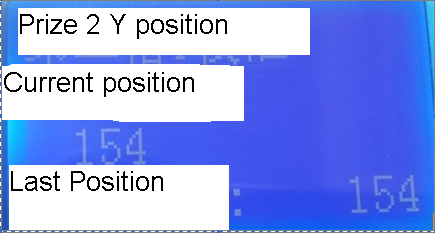

位置校准的参数保存后,当前的数据一最后的数据保持一致,如下图

剪刀机调试控制显示屏


三、位置校准后,再次进行检测

此时可以按VOL-测试一下剪刀两个刀片的中间刀尖刚好碰到红绳,但不能剪断绳子。如果不能,则重新调整,直到用VOL-测试剪刀两个刀片的中间刀尖能刚好碰到红绳但不能剪断绳子为止。同样按VOL+保存参数退出。使用同样方法,进行其它礼品格的校准。

注:对礼品格位置的Y校准时,要求剪刀位置尽量贴近挂礼品的红绳,以刀口刚刚碰到红绳为准,以保证礼品返奖率的准确性。而且只有在礼品格位置的Y校准,VOL-才能测试剪刀动作。X校准时,VOL-按钮无效。另外,因为机械结构精度及机器磨损问题,当前校准位置的数值与上次校准位置数值有可能会存在一定的误差,属正常现象,

当所有礼品格校准完毕后,在主菜单中选中(天车测试),按ENTER进入下级菜单进行天车位置测试,任意选中一项,等待3秒左右,天车会自动移动刚才设置好的位置进行测试。如果测试位置与校准位置有偏差,请重新进行校准再测试。依次测试所有礼品位置。
