娃娃机常见故障分析及解决方案

类别:常见问答 文章出处:广州立而方电子科技有限公司发布时间:2020-06-30 浏览人次:

娃娃机常见故障分析及解决方案(点击这里下载文档)



1、投币检测开关异常→拔掉投币器插头是否还显示故障。

如果拔掉插头不显示投币故障:投币器常闭 常开拨错,一般在投币器背后插头线下面的黑色开关。常闭常开未拨错,投币器问题,更换投币器

拔掉投币器插头故障不能解除,主板问题,代换主板



2、大奖检测开关异常→ 检查礼品检测板是否亮红灯。

亮红灯 ①检查礼品口是否有物体挡住检测板发射灯,排除遮挡物体

       ②如无物体遮挡,检查反射黑海绵是否在,

       ③检测板问题,发射过强,微调电位器,或者更换检测板

不亮红灯;拔掉插头依然报错。主板问题,代换主板

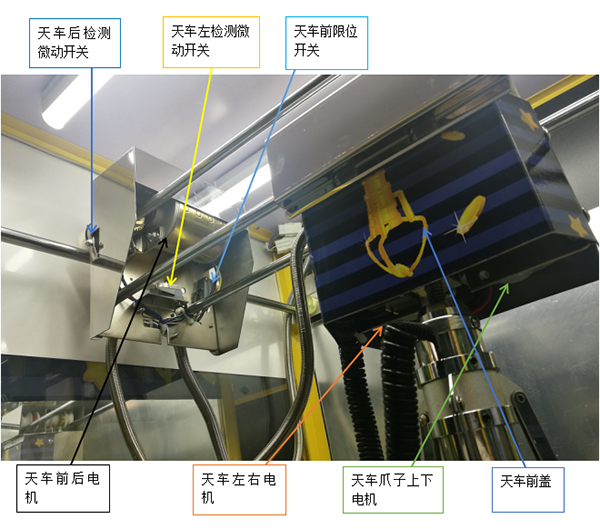

3、左检测开关异常→报错时看天车有没有复位到最左边。

a、天车没有复位到最左边,主板至左右电机部位问题。天车往左是否有物体卡住。

b、天车有复位到最左边压到左微动开关;微动开关至主板问题。

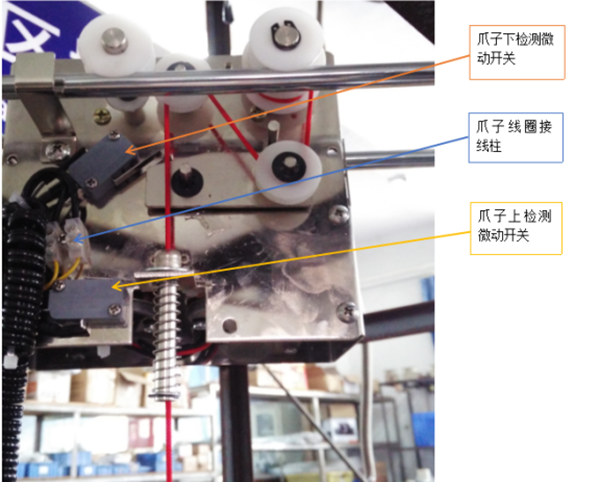

4、上检测开关异常→报错时爪子有没有收到顶部。

爪子已经收到顶部,拆开爪子上方天车前盖,看上微动片是否弹起,

①无弹起,检查微动上方垫片是否卡住造成,加点润滑油。

②检查红绳是否跑出滑轮,或者反绕卡住。手动复原红绳。

③微动挡片已弹起,微动开关至主板部分问题。代换检测或者万用表测量微动两脚是否有电压,正常弹起来为0 V,压下去4-5V左右。



5、后检测开关异常→报错时看天车是否靠玻璃门复位。

a、已经到靠玻璃门且压到左边的后微动。后微动开关至主板问题,代换检测或者排除。

b、未复位到靠玻璃门位置。重启一下报错前观察前后电机是否转动。

   ①如有转动,电机至齿轮问题。检查齿轮是否跑偏或者滑牙。

   ②重启电机不转动,主板至电机部分问题,代换排除,或者万用表测量电机是否有电压(重启一下,在报错前量电机两条线有无48V左右电压;如果有电压电机不动,电机问题。如无电压,主板问题或者主板到电机连接线有开路)。



6、控台小液晶无显示,游戏声音正常。

主板至小液晶部分问题,先检查液晶底部插头线→主板插头线是否插紧→代换液晶→代换主板。



7、不通电↓日光灯管亮不亮。

灯管不亮;220V输入问题;检查电源线,插座,开关,开关滤波器保险是否烧。



灯管亮。机器主板,小液晶不亮。

先检查12V电源盒指示灯亮不亮,不亮断开主板插头,如果依然不亮灯 检查电源盒220V输入线(一般是粗的棕色和蓝色线)是否开路或者插头松。如松了或者开路,拔电后复原线。如线插头无问题,代换电源盒。



电源盒亮,主板,小液晶不亮。

电源盒至主板问题,或者负载有短路。

测量12V电压有没有到主板,没有到电源盒到主板供电线开路,或者电源盒输出电压不够,代换电源盒。

测量12V已到主板,主板问题或者负载短路,先代换主板,正常就是主板问题,代换主板一样不亮,负载短路,一一断开负载,断开哪个正常就是哪个负载有问题(如 小液晶,按键板,投币器等)。



8、串口连接不上。投币可以游戏,无声音顶部液晶无投币数量显示。

①串口小板问题,关机代换串口小板在开机。

②代换串口小板依然不行,I/O板问题或者安卓小板问题或者设置问题。



9、游戏中操作摇杆天车左右不走或者前后不走;上下不动。

①小键盘进入菜单- 天车测试- 天车移动测试。观察天车是否能走;可以走,摇杆问题或者摇杆连接线问题。检查连接线或者代换摇杆。

② 天车移动测试也不走。48V电源盒至主板问题。代换测试。



10、无声音。看板是用的安卓功放,还是由I/O板功放。

①安卓功放,检查功放板是否亮灯,亮灯有供电,如不亮灯检查12V供电插头电压是否到功放,电压到指示灯不亮,功放板问题,或者安卓板问题,代换。

安卓功放亮灯无声音,拔掉安卓板的3.5MM的耳机插头线,插到手机,点手机播放音乐听喇叭是否有声音;如果有声音,安卓板问题,无声音;功放板至喇叭问题(先检查连接线,如果插头线无问题,在代换功放板和喇叭,安卓板至功放连接线)



I/O板功放,拔掉安卓板的3.5MM的耳机插头线,插到手机,点手机播放音乐听喇叭是否有声音;如果有声音,安卓板问题。如果无声音,检查喇叭插头线→代换I/O板或者喇叭。



11、顶部液晶无显示,游戏,和声音正常。

安卓板至液晶屏问题;

①重启看液晶是否有显示无信号;有无信号显示→安卓板到液晶屏VGA信号输入问题。→检查安卓高清输出线到液晶VGA插头;或者代换安卓高清转换VGA插头→代换连接线→代换安卓板→液晶屏。代换哪个正常就是这个有问题。

②液晶无显示,指示灯不亮;检查液晶供电插头。
